Le branchement prise triphasé 4 fils correspond à une configuration 3P+T, c’est-à-dire trois phases et une terre, sans conducteur neutre distribué. Ce type de raccordement alimente des équipements qui fonctionnent exclusivement en tension composée (entre phases), comme certains moteurs, compresseurs ou machines-outils. Le choix de la prise qui accueille ces quatre conducteurs conditionne la sécurité de l’installation et sa longévité, bien au-delà du simple geste de câblage.
Prise 3P+T ou 3P+N+T : le piège d’un mauvais choix de configuration
La norme IEC 60309-2:2021 standardise les dimensions et le repérage des prises industrielles, mais elle ne tranche pas entre une prise 4 broches (3P+T) et une prise 5 broches (3P+N+T). Ce choix revient au concepteur de l’installation.
La différence est fonctionnelle. Une prise 3P+T à 4 broches ne distribue pas de neutre. Si un équipement branché ultérieurement nécessite du 230 V entre phase et neutre (un automate, un panneau de commande, une borne de recharge), la prise 4 broches ne pourra pas le fournir. Vérifier les usages futurs avant de figer une prise 4 broches évite de devoir recâbler toute la ligne quelques années plus tard.
En revanche, si l’installation alimente uniquement des charges triphasées pures (moteurs asynchrones, pompes, compresseurs sans électronique embarquée), la prise 3P+T suffit et simplifie le câblage. Le détrompeur mécanique de chaque configuration empêche physiquement de connecter une fiche 5 broches dans un socle 4 broches, ce qui sécurise les erreurs d’appariement.
Indice IP et résistance mécanique IK : deux critères pour une prise triphasée durable
La plupart des guides se concentrent sur l’indice IP (protection contre l’eau et la poussière). C’est nécessaire, mais insuffisant pour garantir la durabilité d’une prise en conditions réelles.
Protection IP : adapter le choix à l’environnement
Une prise installée en intérieur dans un atelier sec peut se contenter d’un indice IP44. Pour une utilisation en extérieur, sur un chantier ou à proximité de projections d’eau, un indice IP67 s’impose. L’indice IP67 garantit l’étanchéité même en cas d’immersion temporaire.
Résistance mécanique IK : le critère oublié
L’indice IK mesure la résistance aux chocs mécaniques du boîtier. Sur un chantier ou dans un environnement industriel où les prises sont exposées à des heurts (chariots, outils, déplacements de matériel), une prise avec un indice IK08 ou IK09 résiste à des impacts significatifs. Les retours terrain documentés par plusieurs fabricants montrent que les prises à indice IK élevé réduisent les remplacements prématurés en environnement difficile. Des boîtiers en polyamide renforcé ou en polycarbonate offrent cette robustesse sans surcoût disproportionné.
Les critères à vérifier avant l’achat d’une prise pour un branchement triphasé 4 fils durable :
- L’indice IP adapté à l’emplacement final (IP44 minimum en intérieur industriel, IP67 en extérieur ou zone humide)
- L’indice IK si la prise est exposée à des risques de chocs (IK08 ou supérieur pour les chantiers et ateliers)
- La compatibilité mécanique avec la section de câble prévue (le serrage des bornes doit accepter la section sans forcer)
- Le nombre de broches correspondant au besoin réel : 4 broches pour du 3P+T, 5 broches si le neutre est nécessaire
Section de câble et calibre du disjoncteur : ce qui détermine l’ampérage de la prise
La prise ne se choisit pas isolément. Son calibre en ampères dépend de la protection amont et de la section du câble qui l’alimente.
Les prises industrielles conformes à la norme IEC 60309 existent principalement en 16 A, 32 A et 63 A pour les configurations triphasées. Le calibre de la prise doit correspondre au disjoncteur qui protège le circuit. Installer une prise 32 A sur un circuit protégé par un disjoncteur 16 A ne présente pas de danger immédiat, mais l’inverse (prise 16 A sur disjoncteur 32 A) crée un risque d’échauffement.
La section du câble suit la même logique. Un câble sous-dimensionné chauffe sous charge, dégrade les bornes de la prise et réduit sa durée de vie. Les retours terrain divergent sur ce point concernant les longueurs de câble acceptables sans chute de tension notable, car cela dépend fortement de la puissance appelée et du matériau conducteur. Pour les distances importantes entre le tableau électrique et la prise, un calcul de chute de tension reste la méthode fiable.

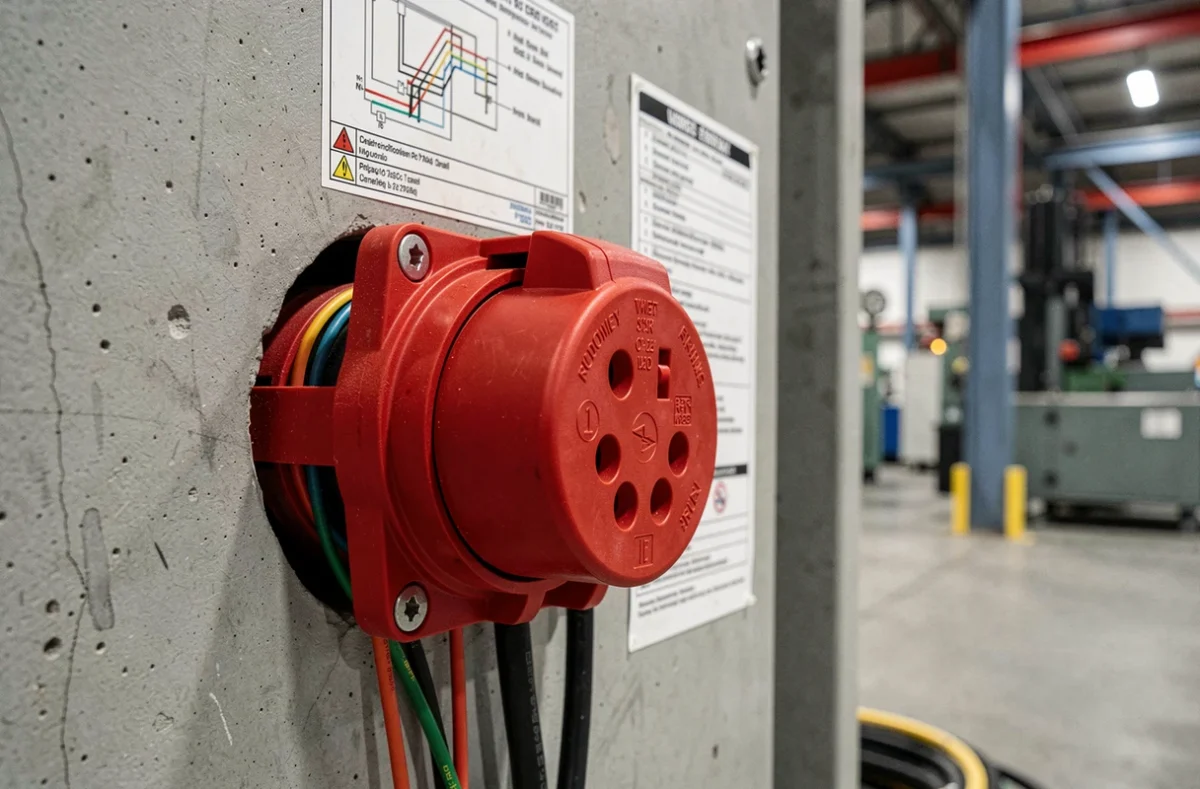

Qualité des bornes et matériaux : ce qui fait durer une prise triphasée dans le temps
Deux prises d’apparence identique peuvent avoir des durées de vie très différentes. La qualité des contacts internes et des matériaux du boîtier explique cet écart.
Les bornes à vis restent le standard sur les prises industrielles CEE. Un couple de serrage respecté lors du raccordement protège contre les échauffements. Un serrage insuffisant provoque un point chaud qui dégrade progressivement le contact, puis le plastique environnant. Certains fabricants proposent des bornes auto-dénudantes ou à cage qui maintiennent une pression constante sur le conducteur dans le temps.
Le matériau du boîtier joue aussi un rôle direct. Le polyamide chargé fibre de verre résiste mieux aux UV et aux variations de température que le PVC standard. Pour une installation extérieure pérenne, ce détail de fabrication fait la différence entre une prise qui tient plusieurs années et une qui se fissure après quelques saisons.
Parmi les points souvent négligés :
- Le presse-étoupe doit être adapté au diamètre exact du câble pour maintenir l’étanchéité IP annoncée
- Les prises à couvercle à ressort protègent les contacts lorsque la fiche n’est pas insérée, ce qui limite l’oxydation
- Un socle avec verrouillage mécanique empêche le débranchement accidentel sous charge, situation qui use prématurément les contacts
Le choix d’une prise pour un branchement prise triphasé 4 fils ne se limite pas au nombre de broches. Configuration 3P+T ou 3P+N+T, indices IP et IK, calibre cohérent avec la protection amont, qualité des bornes et des matériaux : chaque paramètre conditionne la fiabilité à long terme de l’installation. Figer ces choix dès la conception évite les reprises coûteuses et les défaillances prématurées.
